cara membuat robot dari bahan elektronik

alat-alat yang harus disiapkan:
a.Tempat Battre ukuran 2 battre (Battre Holder) 1 buah, bisa
dibeli di toko elektronik dengan harga Rp. 1000
b.SPDT Switch/Micro Switch 2 buah, bisa dibeli di toko
elektronik dengan harga Rp. 1500 (2 buah Rp. 3000)
c.Klip kertas secukupnya
d.Konektor terminal kabel (bisa juga tidak menggunakannya)
e.Dinamo (motor) mainan 2 buah, bisa kita dapatkan dari
mainan yang rusak seperti mini 4WD (tamiya). Tapi dengan
catatan dinamotor tersebut masih berfungsi/berputar/tidak
rusak.
Langkah pertama:
Letakan kedua SPDT Switch di atas tempat battre, kemudian dilem menggunakan lem power (1). Setelah itu kaki SPDT Switch paling atas kedua-duanya saling menyentuh kemudian kita solder (a), berikutnya kaki tengah kedua-duanya kita sambung dengan kawat lalu di solder (b) tempelkan kedua dinamo pada samping tempat battre menggunakan lem power atau lem bakar, menempelkannya agak miring (c). Lihat gambar dibawah ini:
Langkah kedua:
Hubungkan kaki paling bawah SPDT Switch kiri dengan kaki dinamo bagian kiri, begitu juga dengan bagian kanan dengan menggunakan kawat lalu disolder
(a). Setelah itu hubungkan kaki dinamo bagian kiri dengan kaki dinamo bagian kanan menggunakan kabel
(b). Lihat gambar dibawah ini:
Langkah ketiga:
Sambungkan kabel dari dinamo kebagian belakang tempat battre dengan cara di solder, jangan terlalu lama menyoldernya karena akan mengakibatkan plastik tempat battre meleleh, lakukan dengan cepat
(a). Setelah itu sambungkan kabel merah tempat battre ke kaki atas SPDT Switch dan kabel hitam tempat battre ke kaki tengah SPDT Switch dengan cara di solder
(b). Lihat gambar:
Langkah keempat:

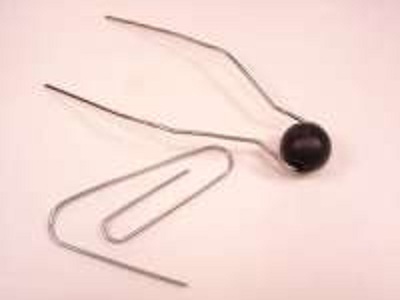

Buat roda bagian belakang dengan menggunakan klip caranya klip diluruskan kemudian dilipat menggunakan tang dan masukan klip tersebut kedalam lubang butiran kemudian tempelkan dibagian belakang tempat battre dengan menggunakan lem. Lihat gambar:
Langkah ke lima:
Buat antena dengan menggunakan klip kertas, caranya klip tersebut kita luruskan dengan tang, setelah lurus kita lengkungkan perlahan-lahan. Setelah itu kita masukan klip yang sudah dilengkungkan kedalam konektor terminal jepit dengan tang agar kencang
(a) lalu masukan kedalam besi SPDT Switch
(b) Lihat gambar! Bisa juga tidak memakai konektor terminal langsung di lem klip kertasnya ke SPDT menggunakan lem power
Langkah ke enam:
Buat badan robot dengan menggunakan tutup botol plastik, bisa di cat tutup botol plastik tersebut sesuai dengan warnanya (misalkan kumbang). Lihat gambar:
Langkah ke tujuh:
Selesai. Mudahkan, memang mudah asalkan ada kemauan. Sekarang ayo kita mainkan pasti sangat menyenangkan, robot akan berjalan dan ketika antena menyentuh dinding atau penghalang maka robot kumbang tersebut akan membelokan arahnya, menghindari penghalang tersebut. Wuih, seru robotnya bisa bermanuver
